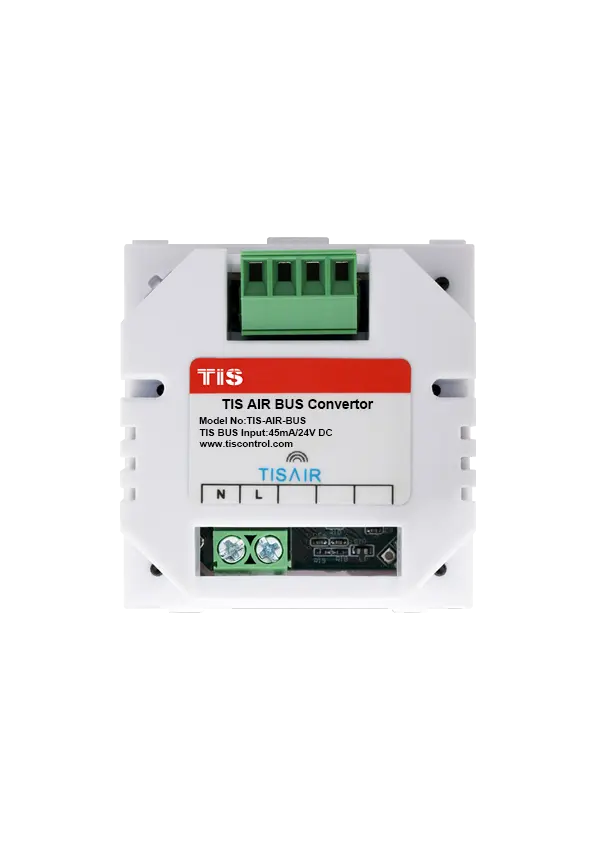

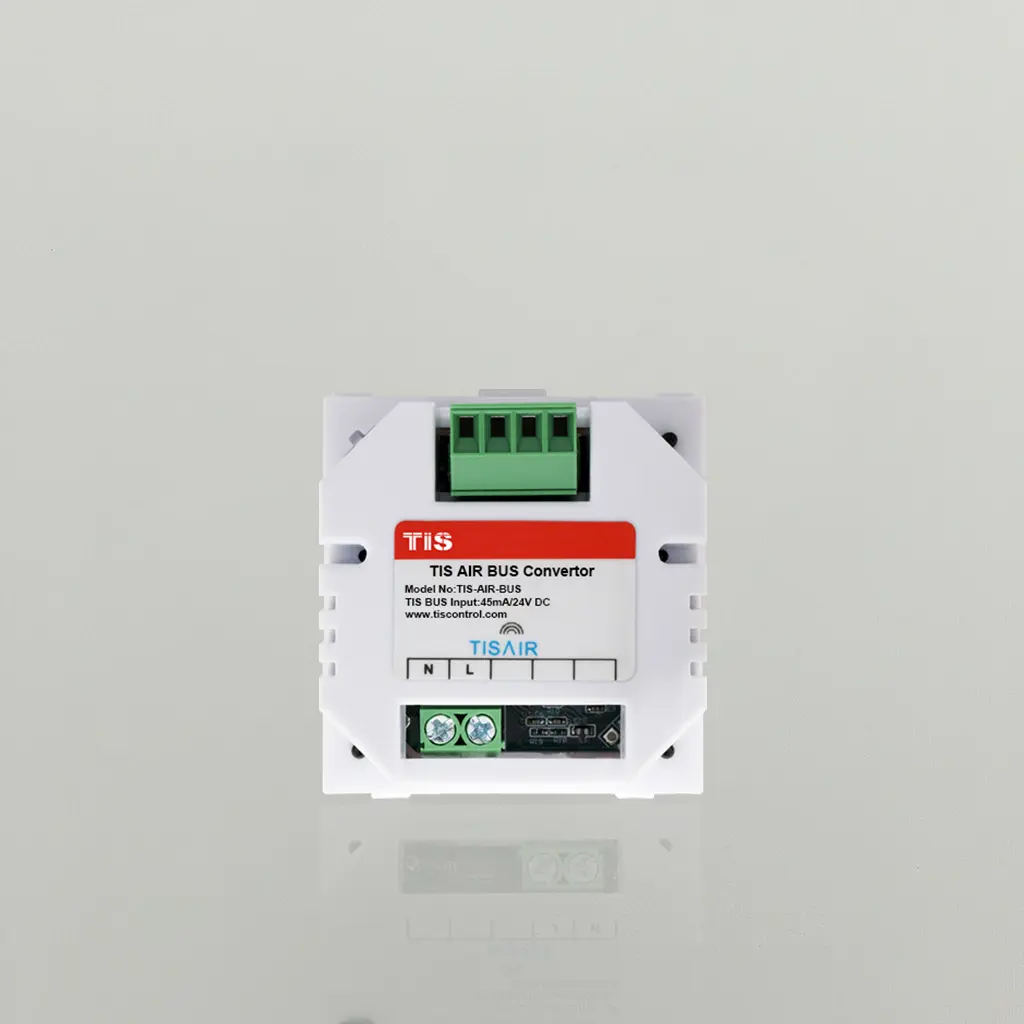

TIS‑AIR‑BUS — توضیح محصول

مبدل TIS‑AIR‑BUS یک رابط DIN‑rail است که ارتباط بین شبکه بی‌سیم TIS AIR و باس سیمی TIS را برقرار می‌کند. این دستگاه برای نصب کنار یا پشت ماژول‌های سیمی طراحی شده و از طریق اپلیکیشن TIS قابل برنامه‌ریزی و کنترل است. مبدل از سیگنال وای‑فای 2.4 گیگاهرتز (استاندارد 802.11 b/g/n) استفاده می‌کند و با درگاه‌های فیزیکی برای اتصال به پنل‌ها و باس طراحی شده است. بدنهٔ پلاستیکی مقاوم و ابعاد بسیار کوچک آن امکان نصب آسان روی ریل DIN را فراهم می‌کند.

ویژگی‌ها  :

• سیگنال وای‑فای: 2.4 GHz، پروتکل استاندارد 802.11 b/g/n
• نوع نصب: نصب روی ریل DIN استاندارد 35 میلی‌متر
• کانکتورهای داده/باس: دو کانکتور مادگی برای اتصال به پنل TIS
• ترمینال‌های اتصال: ترمینال پیچی (screw terminal) مناسب کابل 0.25…2 mm²
• وزن بدون بسته‌بندی: 20 گرم
• ابعاد: 50 mm × 24 mm × 50 mm
• جنس بدنه: PC مقاوم در برابر آتش (Fireproof PC)، رنگ سفید
• درجه حفاظت: IP20
• بازه دمای عملکرد: −30 … 60 °C
• بازه دمای نگهداری: −20 … 60 °C
• بازه دمای حمل: −30 … 75 °C
• رطوبت هوا: کمتر از 85% (بدون کندانس)
• قابلیت‌ها (ذکر شده در دیتاشیت): مبدل دوطرفه (AIR‑BUS / BUS‑AIR)، قابل کنترل از طریق TIS App، پورت برنامه‌ریزی و ارتباط، تایمر داخلی و منطق برنامه‌پذیر
• موارد روی برچسب دیتاشیت (مشخصات الکتریکی مندرج): Model NO : TIS‑AIR‑BUS — AC Input : 100~240 V AC — TIS BUS Output : 100mA / 12 V DC

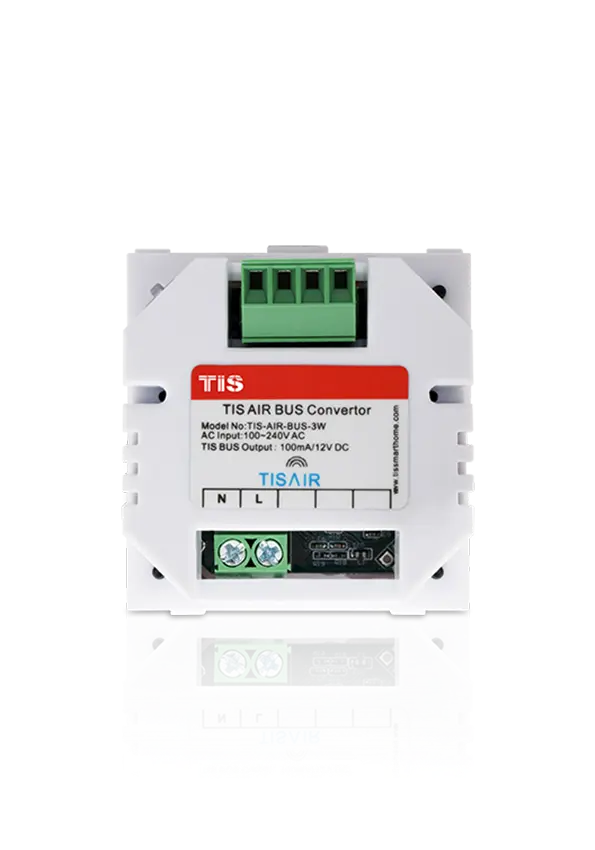

TIS‑AIR‑BUS‑3W — توضیح محصول

مدل TIS‑AIR‑BUS‑3W نسخه‌ای از مبدل است که اطلاعات دیتاشیت نشان می‌دهد برای محیط‌هایی که منبع باس DC موجود نیست، می‌تواند از برق شهری تغذیه شود و خروجی باس (12 V DC) را فراهم کند. مانند نسخهٔ استاندارد، این واحد نیز برای اتصال بین شبکه بی‌سیم TIS و باس سیمی طراحی شده و دارای ترمینال‌ها و کانکتورهای لازم برای یکپارچه‌سازی در تابلو است.

ویژگی‌ها :

• ورودی برق: AC Input: 100–240 V AC (ذکر شده در دیتاشیت/دایگرام)
• خروجی باس: 12 V DC با جریان خروجی 100 mA (مشخص‌شده در فایل‌های رسمی)
• ترمینال‌ها و کانکتورها: Screw terminal 0.25…2 mm² و 2 کانکتور مادگی برای اتصال به پنل TIS
• نصب: نصب روی ریل DIN (استاندارد)
• ابعاد و مشخصات مکانیکی: (دایگرام‌ها/دیتاشیت مشابه ابعاد ذکر شده برای مدل پایه)
• در دیتاشیت اشاره شده که نسخه 3W می‌تواند برای تأمین توان راه‌حل‌های باس مورد استفاده قرار گیرد (یعنی در صورت نبود منبع باس، خود دستگاه خروجی باس فراهم می‌کند)
• سایر مشخصات فیزیکی و محیطی (حسب دیتاشیت پایه): جنس بدنه، محدوده دما و رطوبت مشابه اعلام شده در دیتاشیت مدل پایه

نکات کاربردی کوتاه و دقیق :

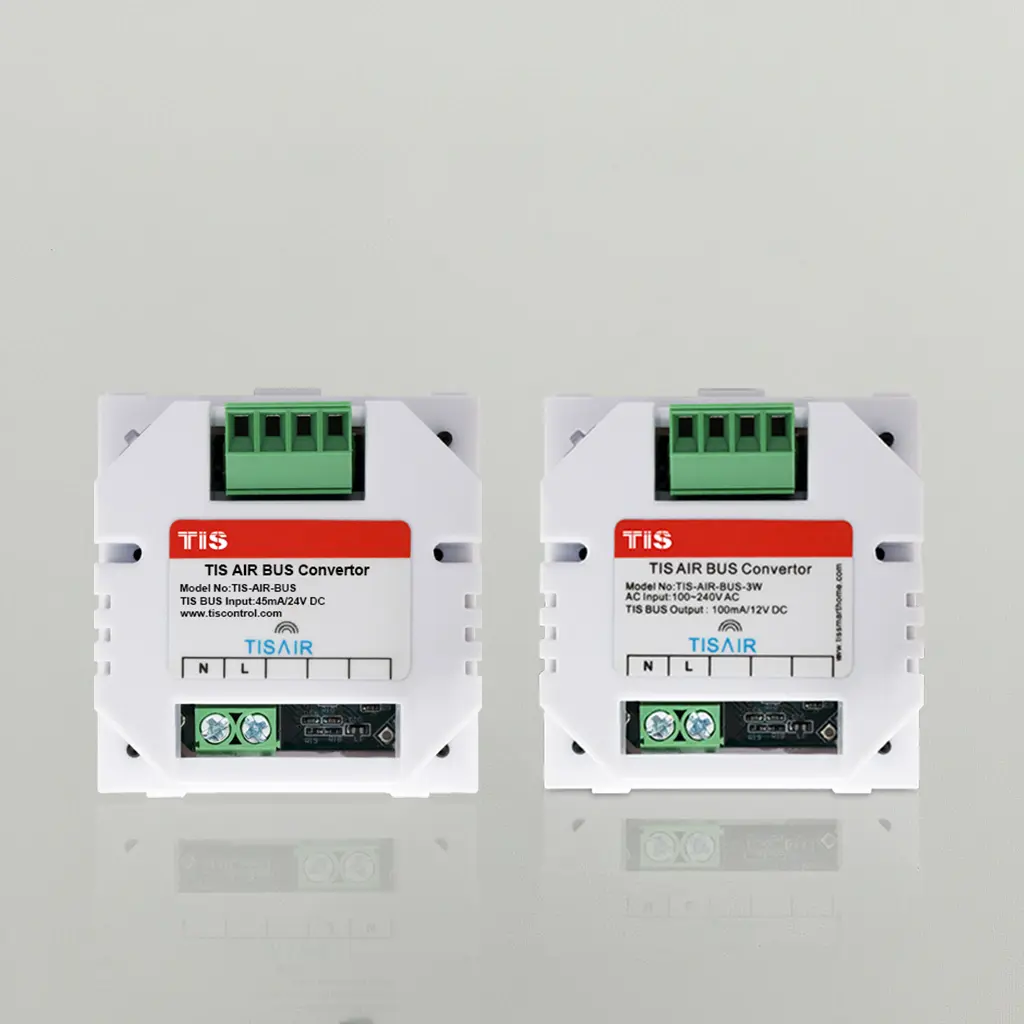

• هر دو مدل به‌عنوان «پل» بین سیستم‌های بی‌سیم TIS AIR و باس سیمی طراحی شده‌اند و از اپلیکیشن TIS برای برنامه‌ریزی پشتیبانی می‌کنند.
• TIS‑AIR‑BUS‑3W مشخصاً می‌تواند خروجی 12V DC با جریان 100mA برای تغذیه باس فراهم کند و برای تابلوهایی که منبع DC ندارند مناسب است.
• اطلاعات مکانیکی و نصب (ابعاد کوچک، وزن 20g، نصب DIN‑rail) امکان جای‌گیری آسان در تابلو برق را فراهم می‌سازد.
• مشخصات محیطی (دامنهٔ دما و رطوبت) برای کاربردهای مسکونی و تجاری معمول مناسب است؛ دقت کن IP20 است (محافظت در برابر ورود اجسام جامد، مناسب فضای داخلی تابلو).
